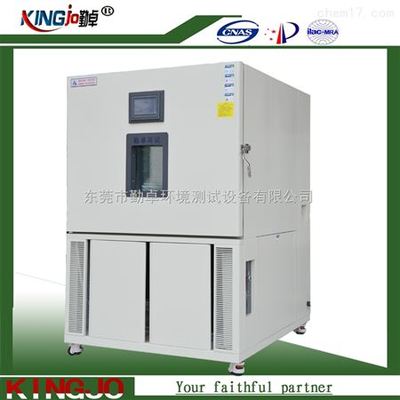

汽车导航专用快速温变湿热老化箱 物理特性分析仪器的技术要点与选型指南

一、为什么汽车导航需要专用快速温变湿热老化箱\n\n汽车导航系统在实际使用中面临的环境远比实验室坑洼路面想象的严苛：夏季车载仪表台暴晒时内部温度可达85℃以上，冬季寒区启动时可能低至-40℃，沿海高湿地区还要对抗95%RH以上的潮气侵袭。更关键的是，导航模块中的GPS/北斗天线、液晶屏、PCB板、焊点在温度剧烈变化时会产生热胀冷缩，长期作用下容易出现焊点开裂、液晶响应迟滞、天线谐振频率偏移等失效问题。\n\n普通的高低温试验箱温变速率通常在1~3℃/min，而汽车电子行业标准（如AEC-Q200、各大车企内部标准）往往要求5~15℃/min的快速温变能力。这正是“快速温变湿热老化箱”与常规试验箱的核心区别，也是汽车导航专用设备的切入点。\n\n## 二、设备的核心物理特性\n\n### 2.1 温度范围与温变速率\n\n汽车导航专用快速温变湿热老化箱通常覆盖 -70℃ ~ +180℃ 的温度范围。温变速率依据负载和结构不同，线性速率一般在 5~15℃/min，部分高端型号可达20℃/min以上（空载）。决定温变速率的关键因素包括：制冷系统功率（复叠式压缩机或液氮辅助）、加热器功率密度、循环风量与风道设计、以及箱体保温性能。\n\n### 2.2 湿度控制能力\n\n湿热老化是导航设备不可忽视的环节。设备需在10%~98%RH范围内实现精确控制，尤其在高温高湿段（如85℃/85%RH）和低温低湿段（如-10℃/30%RH）之间切换时，需防止冷凝水在导航屏幕和电路板上异常凝结。主流方案采用干蒸汽加湿与冷凝除湿相结合，配合水位控制和纯水供给系统。\n\n### 2.3 内箱材质与结构\n\n内箱一般采用SUS304不锈钢，焊缝打磨抛光，避免腐蚀和颗粒脱落污染导航样件。外壳为冷轧钢板喷塑。保温层多用聚氨酯发泡或玻璃纤维棉，厚度100~150mm。大门密封采用双层硅橡胶密封条，防止温湿度泄漏。观察窗通常配置多层中空电热防霜玻璃，便于实时观察导航屏幕的工作状态。引线孔用于给导航设备通电、接入信号。\n\n## 三、关键技术挑战与解决思路\n\n### 3.1 温变过程中导航屏幕起雾问题\n\n温度快速上升时，如果湿度控制响应滞后，导航屏幕表面容易结露。解决办法是在控制系统里启用“温度-湿度同步耦合算法”，让加湿和加热按设定斜率同步运行。部分设备带有“干燥空气吹扫”功能，可在温变阶段向箱内注入经过除湿的干燥空气，降低局部露点。\n\n### 3.2 GPS天线与射频线缆温漂测试\n\n导航 GPS 天线的陶瓷介质谐振频率具有温度系数，快速温变过程中其驻波比和增益会发生漂移。试验箱引线孔需要支持SMA/N型射频接头过渡，同时避免引入额外阻抗。为了方便测试，带射频贯穿过孔的型号可在箱外连接矢量网络分析仪实时监测。\n\n### 3.3 温变速率与均匀度的权衡\n\n越快到达目标温度，箱内均匀度就越容易超标（一般要求≤±2℃）。设计上需优化风道布局，采用上出风、下回风或环抱式送风方式，防止大块金属载荷阻挡气流造成死角。标准要求“高温到低温”过程中任意一点温度偏差不超过规定值。\n\n## 四、选购检查清单\n\n使用下面的检查清单可以帮助按需选择汽车导航专用试验箱：\n\n| 项目 | 参考指标 | 注意事项 |\n| --- | --- | --- |\n| 温度范围 | -70℃~+180℃ | 确认低温到-40℃？导航行业可能需要-40起步 |\n| 温变速率 | 5~15℃/min线性 | 空载与负载速率需明确，额定负载下验证 |\n| 湿度范围 | 10%~98%RH | 高温高湿段需支持85/85并保持无冷凝 |\n| 内箱材质 | SUS304不锈钢 | 检查焊接是否抛光、有无缝隙挂水 |\n| 控制器 | 可编程触屏 | 支持AEC-Q200标准曲线；带USB/以太网导出 |\n| 通讯与供电 | 引线孔×2以上 | 通路有无屏蔽；板卡最大允许电流 |\n| 安全防护 | 超温保护/水位报警 | 有短信提醒或远传输出 |\n\n## 五、汽车导航专用产品的常见用途\n\n设备在零部件阶段可以验证：导航主机高低温工作稳定性、屏幕FPC的弯曲耐久、天线+射频模组环境耐久；在RA前验证：根据 OEM DVP&R，通过温变+振动复合测试模拟劣化机理；在量产监控环节也可以进行周期性抽检，使用“高加速寿命试验”，查找高概率故障分布。\n\n## 六、写在结尾的选择建议\n\n如果侧重汽车导航产品的新规鉴定、定点验证、高阶中试，应该选购既能做能力较强的环境模拟又不能损害一次样品的方式。除了本文举例的参数外，也可以验证加热器具类型的安全性——长期稳波极限的最高与最低湿度、变更测量情况也需要厂家定制才行。另外，《快速温变温热试验箱》相关出厂及第三方计量报告需要在质量规定里统筹评审！在这里如能重点供应商的这类企业就会拥有极好极高信号测试通道去达到较高行业化标准。参考 《GB/T 10592-2008 高低温试验箱技术条件》（或高低温部分如适用）；厂检仪器用使用中不过载报告，发现任何参数不符合不得进样品测试通道？
